單片機開發中PWM呼吸燈

瀏覽數:2次

驅動LED可以采用拉電流的方式也可以采用灌電流的方式，要想使LED閃爍，需要用PWM來控制LED。PWM的產生方式有多種，比如純硬件的NE555方案，讓555工作在多諧振蕩器狀態即可產生PWM，并且頻率可以通過RC電路來調節。但是這種方案的時間精度取決于RC電路，精度不高，如果對精度要求較高的話可以采用單片機產生PWM來驅動。

如果LED的功率不大的話，可以直接用單片機的GPIO口來驅動，以灌電流的方式，如下圖所示。

單片機的GPIO口輸出PWM，為高電平的時候LED熄滅，為低電平的時候LED被點亮。如果LED的功率比較大，可以采用三極管來驅動，電路如下圖所示。

單片機控制三極管的基極，當單片機輸出高電平的時候三極管導通，LED被點亮；當單片機輸出低電平的時候三極管截止，LED熄滅。那么該如何控制PWM的參數呢？

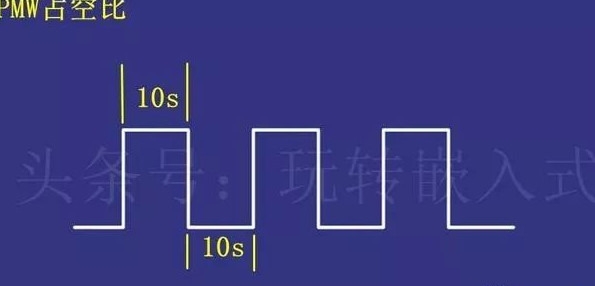

PWM非常有用，可以用來控制LED的亮暗漸變實現呼吸燈的效果，比如要求10s閃爍，以10s亮10s滅為例，那PWM的周期就是10s，占空比50%，如下圖所示。

即單片機輸出高電平10s，再輸出10s低電平，翻轉周期為10s，PWM的周期為20s。可以通過單片機的定時器來實現GPIO口的翻轉，這涉及到單片機的編程。
