單片機開發--- 落地扇方案

瀏覽數:5次

單電阻落地扇方案

方案介紹

主控32 位微處理器（ SWM201 系列 MCU ）介紹

1 概述

SWM201 系列 32 位 MCU（以下簡稱 SWM201）內嵌 ARM? CortexTM-M0 內核，憑借其出色的性能以及高可靠性、低功耗、代碼密度大等突出特點，可應用于工業控制、電機控制、白色家電等多種領域。 SWM201 支持片上包含精度為 1%以?xún)?nèi)的 30MHz、60MHz 時鐘，最高支持 60MHz 時鐘輸出。同時提供最大為 32K 字節的 FLASH 和最大 8K 字節的 SRAM。此外，芯片支持 ISP（在系統編程）操作及 IAP（在應用編程），用戶可自定義 BOOT 程序。 SWM201 外設串行總線包括最多 2 個 UART 接口、1 個 ISP 接口、1 個 I2C 接口（支持主/從選擇），此外還具有 1 個 16 位看門狗定時器，1 個實時時鐘（RTC）模塊，2 組 24 位加強型定時 器，4 組 24 位基礎型定時器，1 個 16 位正交編碼器（QEI）模塊，2 路 4 通道（共 8 通道） 16bit PWM，1 個除法器（DIV），1 個旋轉坐標計算模塊（CORDIC），1 個（最多 12 通道）通道 12bit、1MSPS 的逐次逼近型 ADC 模塊，3 路運算放大器模塊，4 路比較器模塊，并提供欠壓檢測及低電壓復位功能

2 特性

? 內核

? 32 位 ARM? Cortex?-M0 內核

? 24 位系統定時器

? 工作頻率最高 60MHz

? 硬件單周期乘法

? 集成嵌套向量中斷控制器（NVIC），提供最多 32 個、4 級可配置優先級的中斷

? 通過 SWD 接口燒錄

? 內置 LDO

? 供電電壓范圍 2.5V 至 5.5V

? SRAM 存儲器

? 8KB

? FLASH 存儲器

? 32KB

? 支持用戶定制 ISP（在系統編程）更新用戶程序

? 支持自定義 BOOT 程序

? 串行接口

? UART*2，具有獨立 8 字節 FIFO，最高支持主時鐘 16 分頻

? I2C*1，支持 7 位、10 位地址方式，支持 master/slave 模式

? SPI*1，具有 8 字節獨立 FIFO，支持 SPI、SSI、I2S 協議，支持 Master/Slave

? PWM 控制模塊

? 獨立 4 通道 16 位 PWM 產生器，互補模式下可擴展為 8 通道

? 提供新周期開始中斷，高電平結束中斷以及中心對稱模式下的半周期中斷

? 具有普通、中心對稱輸出模式

? 死區控制

? 由硬件完成與 ADC 的交互

? 定時器模塊

? 2 路 32 位（24 位計數器+8 位預分頻）加強定時器，支持計數器、捕獲、脈沖發送等功能，1 路支持 HALL 接口

? 4 路 32 位（24 位計數器+8 位預分頻）基礎定時器

? 16 位看門狗定時器，溢出后可配置觸發中斷或復位芯片

? 內置低功耗定時器模塊，使用內部 32KB 時鐘，休眠計數并自喚醒

? QEI

? GPIO

? 最多可達 44 個 GPIO

? 可配置 4 種 IO 模式

◆ 上拉輸入

◆ 下拉輸入

◆ 推挽輸出

◆ 開漏輸出

? 靈活的中斷配置

◆ 觸發類型設置（邊沿檢測、電平檢測）
◆ 觸發電平設置（高電平、低電平）

◆ 觸發邊沿設置（上升沿、下降沿、雙邊沿）

? 模擬外設

? 12 位 12 通道高精度 SAR ADC

◆ 采樣率高達 1MSPS

◆ 支持 single/scan 兩種模式

◆ 獨立結果寄存器

◆ 提供獨立 FIFO

◆ 可由軟件/PWM/TIMER 觸發

? OPA*3

◆ 2 路支持內置 PGA，支持 5/10/15 倍放大

◆ 每個通道輸出引腳支持直接進入復用 ADC 模塊

? CMP*4

◆ CMP0/1/2 輸出可直接選擇接入 HALL 信號

◆ CMP3 輸出可直接連接至 PWM 剎車信號（PWMBREAK2）

? 欠壓檢測

? 支持欠壓檢測

? 支持多級欠壓中斷和復位選擇

? 時鐘源

? 30MHz、60MHz 精度可達 1%的片內時鐘源

? 32KHZ 片內時鐘源

? 片外 4～32Mhz 片外晶振

? 片外 32KHZ 時鐘，供 RTC 使用

? CORDIC

? 14 個時鐘迭代得到結果

? 計算 sin 和 cos 時，輸入弧度范圍建議在 0.01 ~1.56

? 計算 arctan 數值范圍建議在 0.05 ~ 10000

? 輸出結果支持查詢和中斷方式

? DIV

? 支持 32 位整數除法運算及求余運算

? 支持 32 位開方運算，支持小數位

? 除法單次運算最多耗時 32 個時鐘，開方單次運算耗時 16/32 個時鐘

? 支持有符號數和無符號數運算

? 其他

? 自定義 BOOT 程序

? 96BIT 獨立 ID

? 低功耗

? 淺睡眠：38uA

? 深睡眠：200nA

? 環境

? 工作溫度：-40℃～105℃

? 保存溫度：-50℃～150℃

? 濕度等級：MSL3v>

? 封裝

? LQFP48

? SSOP28

? 應用范圍

? 儀器儀表

? 工業控制

? 電機驅動

? 白色家電

? 可穿戴設備

3 功能方框圖


4 管腳配置

5.1 SWM201C6T7

MCU 管腳配置1.png

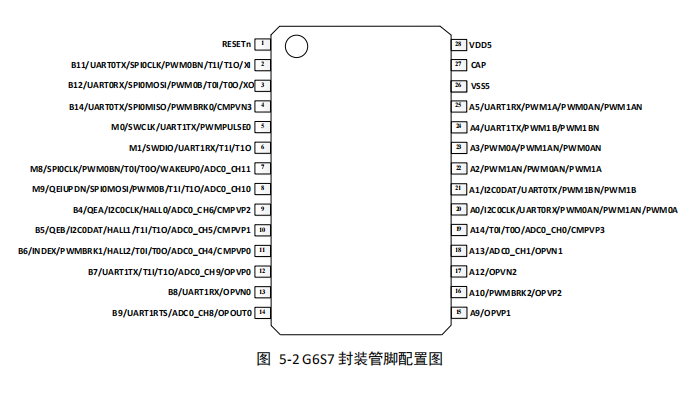

5.2 SWM201G6S7

MCU 管腳配置2.png

單電阻落地扇電機驅動 DEMO 方案

一、概述

SYNWIT 單電阻落地扇電機驅動 DEMO 方案, 低壓 PMSM 電機，軟件上采用 SVPWM 空間電壓矢量調制技術，直接閉環啟動，相比傳統方波效率提高 15%，具有更小的諧波分量及轉矩脈動，同時采用 32 位高速 MCU 芯片 SWM201GS7_SSOP28 封裝為主控，為驅動算法運行、速度提升及轉矩調節精度提供保障。具有低噪音、低損耗、運行平穩、使用壽命長、無極調速等技術優勢，為廣大客戶提供高性?xún)r(jià)比、穩定可靠的 DEMO 方案參考。
